GNUPLOTのインストールと簡単な使い方

以下にデータファイルが取り扱いやすいよう，またソフトウェアを簡単に削除できるよう，インストーラを使用せずにGNUPLOTを利用するための手順を示す。なお，対象とするOSはwindowsのみである。

※ Macintoshへのインストールは少々ハードルが高いので推奨しない。どうしてもインストールしたいということであれば，このサイトあたりが参考になる。

セットアップ

1. GNUPLOTのホームページにアクセスし「Download」をクリックする。



（画像をクリックすると拡大される。以下、同様。）




2. 「Primary download site on SourceForge」をクリックする。




3. 「5.2.8」をクリックする。




4. 「gp528-win64-mingw.7z」をクリックするとファイルがダウンロードされる。




5. http://hoehoe.com/にアクセスする。



※ http://www7a.biglobe.ne.jp/~schezo/ にリダイレクトされているが無視してよい。




6. 画面をスクロールし「Lhaplus Version 1.74 ZIP アーカイブ」をクリックするとファイル(lpls174.zip)がダウンロードされる。




7. ダウンロードしたファイル(lpls174.zip)を右クリックし，「すべて展開(T)...」を選択する。




8. 「展開先の選択とファイルの展開」ウィンドウが表われる。「完了後の展開されたファイルを表示する(H)」にチェックが入っていることを確認し，「展開(E)」をクリックする。




9. 展開によって作成されたフォルダが示される。




10. 先ほどダウンロードしたgp528-win64-mingw.7zをLhaplus.exeにドラッグ＆ドロップする。




11. 展開によって作成されたフォルダが示されるので，「bin」をクリックする。




12. 「gnuplot.exe」をクリックするとGNUPLOTが起動される。




13. つぎのようなウィンドウが表示される。

※ 上記手順でGNUPLOTを使えるようになるが，パソコンにはインストールされていないので，必要なくなったら今回作成された「lpls174」と「gnuplot」のふたつのフォルダを削除してよい。

簡単な使い方

ここではごく簡単な使い方を説明する。詳しい使い方は書籍や web site を参考にすること。

• 基本的な操作方法

このソフトウェアは、多くの windows や macintosh のソフトウェアが主にマウスを使って操作するのと異なり、基本的にキーボードからコマンド（命令）を入力することで操作する。なお、過去に入力したコマンドは上下の矢印キーを使って呼び出すことができる。キーボードからの入力を省略できるので活用すると良い。

• 2次元のプロット

plot コマンドを使う。例えば「plot x**2」で放物線が描画できる。sin や cos などの数学関数を使うこともできる。「log」は自然対数（底がネイピア数e）であり、常用対数（底が10）は「log10」である。なお、「plot x**2」は下図のように「p x**2」と省略可。以下同様。




・グラフ上で右クリックし、離してからカーソルを移動させると矩形の領域が表示される。そこで左クリックするとその領域が拡大される。

• 3次元のプロット

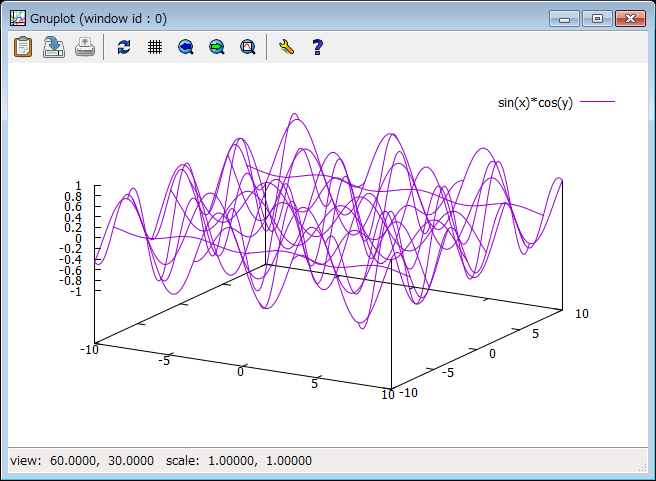

splot コマンドを使う。例えば「splot sin(x)*cos(y)」と入力する。表示されたグラフを左クリックしたままマウスのカーソルを動かすと視点が移動する。中クリックしたままマウスのカーソルを上下に動かすとz軸が拡大・縮小され、左右に動かすと図全体が拡大・縮小する。右クリックしたままマウスのカーソルを動かすとz軸の角度がかわる。



以下に異なる表現の例をあげる。左図が入力するコマンドである。

• pm3d（面に色をつけた3次元表示）

• isosample（関数面を表す線の数、大きくすると非常に描画時間がかかるので注意）
3回のプロットの結果が下図。

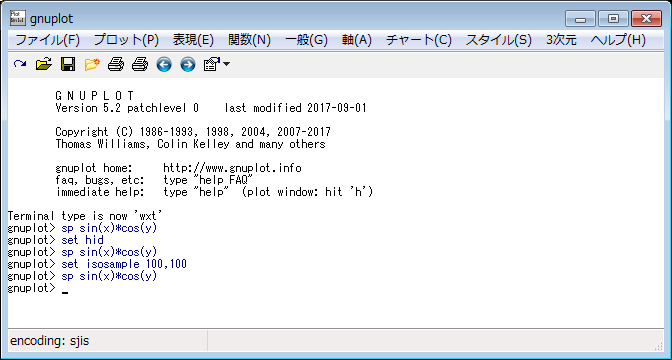

• hidden3d（陰線消去、見えない部分を表示しないこと）
3回のプロットの結果が下図。

• 保存したコマンドを読み込む

以前入力したコマンドは（一度終了して新たに起動した場合でも）矢印キーを使えば呼び出すことができる。しかし、何度も同じコマンドを入力するのは面倒である。GNUPLOTはコマンドをファイルに保存して、それを読み込むことで実行する機能がある。コマンドを書いたファイルはメモ帳などを使って作成し（左図）、「wgnuplot.exe」のあるフォルダに保存しておく。「load」コマンドを使って読み込む（中図）と右図のように表示される。


• 描画範囲の設定

plot または splot を実行すると、x,y,z軸の範囲は自動的に適当な設定がなされる。この範囲は以下のような「set xrange(yrange, zrange)」コマンドを使うことで変更できる。範囲の設定はひとつの軸だけでもよいし、複数の軸を設定してもよい。


• 画像ファイルへの出力

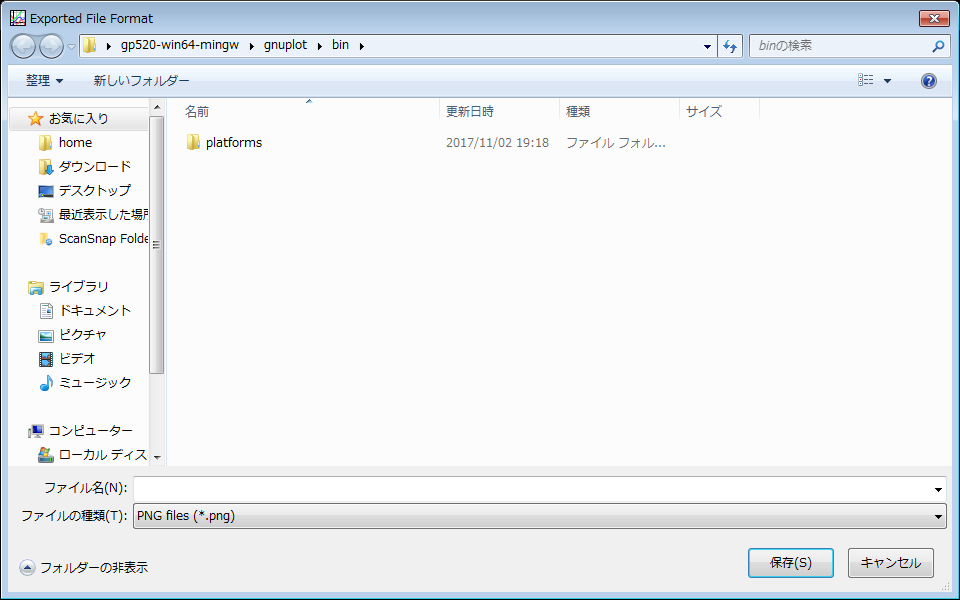

下図に示すアイコンをクリックすると、グラフが画像ファイルに保存される。画像ファイルの書式としては、PNG、PDF、SVG、EMFが選択できる。なお、コマンドを入力すればその他の書式での保存も可能である。


• データファイルのプロット

ここまでは関数のプロットについて説明してきたが、GNUPLOT にはデータファイルをプロットする機能もある。データは、2次元なら2列、3次元なら3列にならべる。例えばこのデータ（右クリックして「対象をファイルに保存(A)...」し、wgnuplot.exeと同じフォルダにコピーする）をプロットするには下図にようにすればよい。


• demoを見てみる

GNUPLOTにはデモが用意されている。左図のように入力するとデモが開始される。「'」を忘れずに入力すること。右図のように表示されるので次のデモを見るなら「OK」を、中止するなら「Cancel」をクリックする。

参考になるサイト

GNUPLOTの情報を掲載したサイトは星の数ほどあるので、自分にあったサイトを見つけて参考にするとよい。ひとつだけ、新潟工科大の竹野研のページを推薦しておく。上級レベルのサイトだがマニュアルの日本語訳や、新機能などを含む詳細な情報（「情報やメモ」）が掲載されている。

まとめ

グラフ作成ソフトである GNUPLOT を説明した。線や面を描く例しかあげなかったが、他にも様々な種類のグラフや図を描くことができる。比較的軽量な（さくさく動く）ソフトウェアであり手軽に使えるので、いろいろな場面で様々な使い方を試してもらいたい。
